Les salles électriques regroupent les équipements les plus critiques de tout projet industriel. La foudre peut compromettre la continuité opérationnelle. comment les protéger efficacement?
Les salles électriques reçoivent différentes appellations selon le contexte dans lequel elles sont déployées: E-house (Electrical House), Power Control Room (PCR) ou sous-stations préfabriquées modulaires. Leur fonction est de regrouper dans un espace unique et contrôlé tous les équipements de moyenne et basse tension nécessaires au fonctionnement d’une installation industrielle (transformateurs, centres de contrôle de moteurs (MCC), tableaux de distribution, systèmes SCADA…).
Le principal avantage par rapport aux installations conventionnelles est qu’elles sont fabriquées en usine dans des conditions de qualité contrôlées, transportées sur site déjà câblées et mises en service dans des délais beaucoup plus courts.
Leur importance réside dans le fait qu’elles constituent le nœud central de toute installation. Si la salle électrique tombe en panne, l’installation s’arrête. Cette centralité est précisément ce qui en fait une cible prioritaire pour la protection contre la foudre.
OÙ SONT-ELLES INSTALLÉES? SECTEURS D’APPLICATION
Bien qu’elles soient souvent associées à des secteurs où les conditions de terrain et les distances au réseau rendent indispensable une génération et une distribution décentralisées, les salles électriques sont présentes dans pratiquement tous les secteurs où l’énergie est un facteur de production critique.
- Énergie et production électrique.
- Pétrole et gaz (Oil & Gas).
- Industrie lourde.
- Infrastructures et transport.
- Centres urbains et bâtiments de grande envergure.
- Défense et sécurité.
Dans tous ces environnements, l’exposition aux décharges atmosphériques varie considérablement, mais le risque existe toujours et les conséquences d’une défaillance sont toujours graves.
POURQUOI LA FOUDRE CONSTITUE UNE MENACE POUR CES ÉQUIPEMENTS?
La protection contre la foudre dans les salles électriques ne se limite pas à éviter l’impact direct sur la structure. Les effets d’une décharge atmosphérique sur une salle électrique se produisent principalement par trois voies:
- Impact direct.
- Surtensions induites.
- Tensions de pas et de contact.
Les équipements les plus vulnérables dans une salle électrique sont notamment : les cartes de contrôle électronique, les automates programmables (PLC), les relais de protection numériques, les onduleurs (UPS) et les systèmes de communication.
Chez INGESCO, nous répondons à ce besoin par la conception de systèmes complets de protection contre la foudre, combinant des solutions externes et internes, toutes adaptées aux caractéristiques du projet et aux normes en vigueur dans chaque pays. Nous réalisons des études personnalisées garantissant une installation efficace, sûre et conforme, en optimisant la protection à chaque point critique de l’infrastructure.

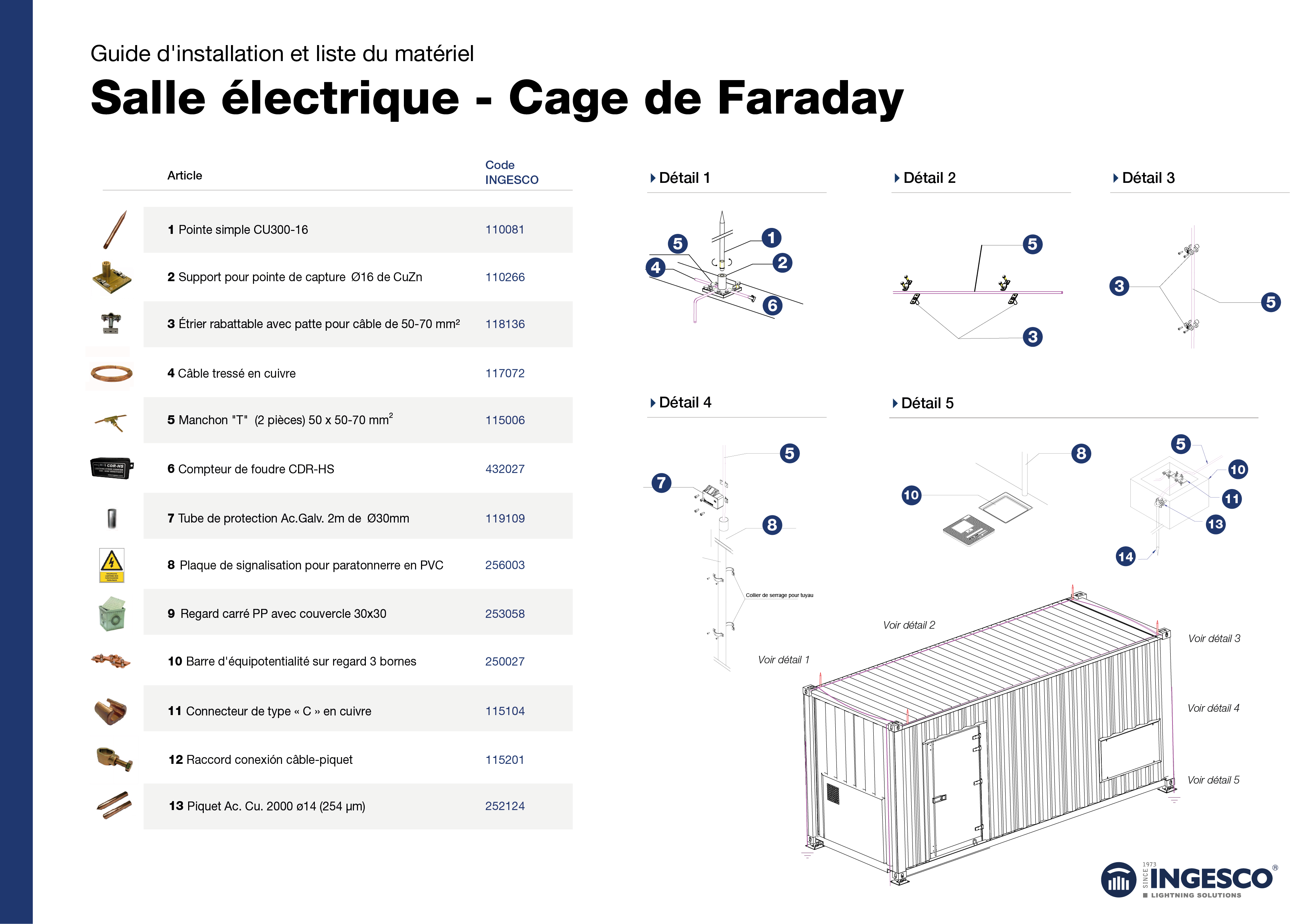

PROTECTION EXTERNE CONTRE LA FOUDRE. IEC 62305-3, NFPA 780
Les normes IEC 62305-3 et NFPA 780 fournissent une base claire et opérationnelle pour la conception du système de captation. Elles définissent avec précision la répartition des dispositifs de capture à l’aide de méthodologies telles que la sphère roulante ou l’angle de protection, permettant de déterminer de manière fiable le nombre de capteurs nécessaires, leur emplacement et la couverture complète de l’installation.
La norme IEC 62561, quant à elle, établit les exigences pour chaque composant du système : conducteurs, connexions, mise à la terre et dispositifs de captation. Cela inclut des dimensions minimales et des essais obligatoires garantissant leur comportement dans des conditions réelles de décharge.
- Terminaux, conducteurs et descentes: cuivre, aluminium et acier inoxydable
- Électrodes de mise à la terre: tiges en cuivre, acier cuivré et acier inoxydable
- Connecteurs et accessoires: cuivre, bronze et acier inoxydable
L’objectif est de maintenir l’intégrité du système tout au long de sa durée de vie sans compromettre sa capacité de conduction ni sa sécurité.
SOLUTION INGESCO: TECHNOLOGIE, SÉCURITÉ ET CONTINUITÉ
Les salles électriques sont des actifs stratégiques dans des secteurs où la continuité opérationnelle doit être garantie. INGESCO propose une solution complète qui intègre :
- Évaluation du risque avec con CALCULUS.
- Conception du système de protection externe conforme aux normes en vigueur.
- Protection interne adaptée à chaque environnement.
Le tout avec le support d’une équipe technique disposant de plus de 50 ans d’expérience et de milliers d’installations dans le monde entier.
Vous avez un projet de salle électrique à protéger? Donnez-nous les détails de votre installation et notre équipe technique vous conseillera sans engagement sur le système de protection le plus adapté.
