Existen distintas tecnologías de protección externa frente al rayo, y es habitual que surjan dudas sobre sus diferencias. Para entenderlas correctamente, no basta con comparar los equipos, sino que es necesario analizar cómo se intercepta una descarga de rayo y qué criterios de diseño requiere cada instalación.
Diferentes tecnologías de protección externa frente al rayo y un mismo objetivo
La protección frente al rayo es un aspecto clave en el diseño de muchas infraestructuras, especialmente en aquellas donde la seguridad de las personas y la continuidad operativa son prioritarias. Existen distintas tecnologías de protección externa frente al rayo. Entre las más utilizadas se encuentran los sistemas convencionales, basados en puntas o mallas captadoras, y los sistemas PDC, pararrayos con dispositivo de cebado.
Ambos sistemas tienen un objetivo común. Interceptar la descarga atmosférica y conducir la corriente de forma segura hasta tierra. La elección entre ambos sistemas debe abordarse desde el criterio técnico y las necesidades reales de la instalación. En función de las características de la infraestructura y del entorno, puede aplicarse un sistema convencional, un sistema PDC o incluso una combinación de ambos para lograr una protección eficaz frente al rayo.
Cómo se origina una descarga atmosférica?
Antes de analizar cada sistema en detalle, es importante poner en contexto cómo se origina una descarga atmosférica. Durante una tormenta eléctrica se producen acumulaciones de carga en el interior de las nubes. Generalmente, la parte superior acumula carga positiva y la parte inferior carga negativa. Cuando esta diferencia de potencial aumenta lo suficiente, el campo eléctrico entre la nube y el suelo, o entre dos nubes, se vuelve inestable. Este desequilibrio genera un campo eléctrico entre la nube y la superficie terrestre.
Cuando el campo eléctrico alcanza valores suficientes para romper la capacidad aislante del aire, comienza el proceso de descarga atmosférica. En ese momento se desarrollan trazadores descendentes desde la nube y trazadores ascendentes desde la superficie o desde estructuras elevadas. Cuando ambos trazadores se conectan, se produce el fenómeno que conocemos como rayo. La función de un sistema de protección externa es favorecer que ese punto de impacto se produzca en una zona controlada y conducir la corriente hacia tierra mediante un camino seguro.
¿Qué es un sistema de protección convencional?

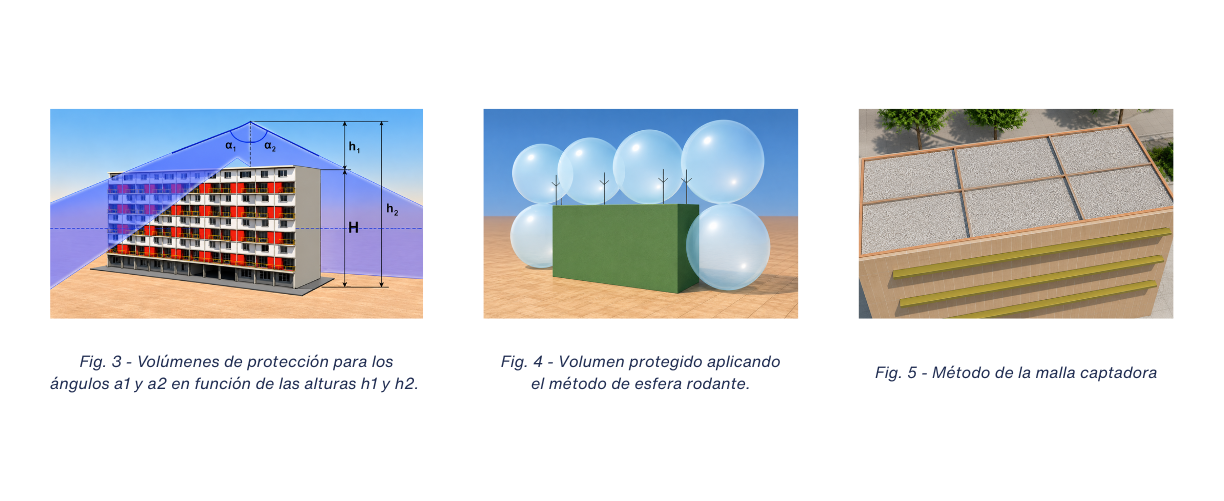

Los sistemas convencionales utilizan puntas captadoras, y/o mallas captadoras distribuidas sobre la estructura. Su funcionamiento se basa en la correcta ubicación de los elementos de captación y en el diseño geométrico del volumen protegido. Para ello se aplican metodologías reconocidas como el método de la esfera rodante, el método del ángulo de protección o el método de la malla. Este tipo de sistemas puede ser especialmente adecuado en estructuras donde la distribución de varios puntos de captación permite cubrir la zona protegida de forma eficaz y conforme a normativa. En todos los casos, el diseño debe completarse con conductores de bajada, un sistema de puesta a tierra adecuado y las medidas necesarias de equipotencialidad y protección interna.
¿Qué es un sistema de Pararrayos PDC (activo)?

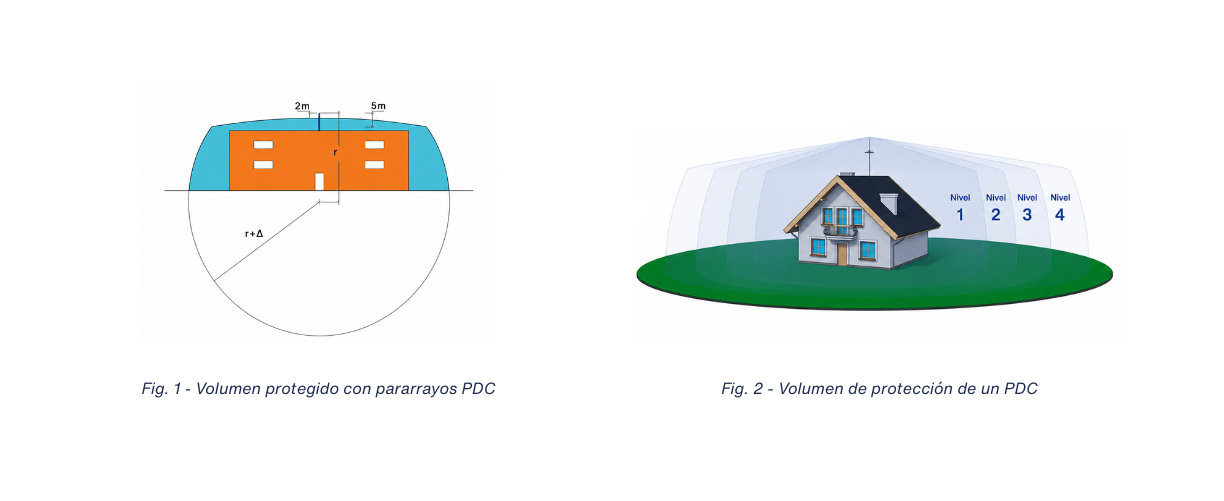

Los sistemas PDC incorporan un dispositivo de cebado diseñado para favorecer la formación del trazador ascendente en condiciones de tormenta eléctrica. Esta tecnología permite ampliar el área de protección respecto a una punta simple convencional, siempre dentro de los criterios establecidos por la normativa aplicable. Los pararrayos PDC se utilizan habitualmente en instalaciones donde se requiere proteger superficies amplias, estructuras aisladas, zonas abiertas o edificios en los que se busca reducir el número de elementos visibles sobre la cubierta. También pueden resultar una solución adecuada en proyectos donde la optimización del diseño, la reducción de materiales y la menor afectación visual son factores relevantes.
Diferencias principales entre sistemas convencionales y sistemas PDC
La diferencia principal entre ambos sistemas está en la forma de diseñar el área de protección y en la distribución de los elementos de captación. En los sistemas convencionales, la protección suele requerir una mayor distribución de puntas, conductores o mallas sobre la estructura. En los sistemas PDC, el dispositivo de cebado permite cubrir áreas más amplias con un número menor de captadores, dependiendo siempre del modelo, la altura de instalación y la normativa aplicable.
Esto no significa que un sistema sustituya al otro. En muchos casos, ambas soluciones pueden responder a necesidades distintas e incluso formar parte de estrategias complementarias dentro de un proyecto más amplio de protección. La decisión debe basarse en un estudio técnico que valore el tipo de estructura, el nivel de riesgo, el uso de la instalación, las condiciones del entorno y los requisitos normativos del país donde se ejecuta el proyecto entre otras.Independientemente de la tecnología elegida, la eficacia de la protección frente al rayo no depende únicamente del captador.
Un sistema correctamente diseñado debe contemplar todo el recorrido de la corriente desde el punto de impacto hasta su disipación en tierra. Esto incluye los conductores de bajada, la puesta a tierra, la equipotencialidad, la protección frente a sobretensiones y la correcta selección de materiales. Un captador bien elegido pierde eficacia si el resto del sistema no está correctamente dimensionado o instalado. Por eso, hablar de protección frente al rayo no es hablar únicamente de pararrayos. Es hablar de un sistema integral que debe responder de forma coordinada cuando se produce la descarga.
En INGESCO diseñamos soluciones de protección frente al rayo teniendo en cuenta la realidad de cada proyecto. Nuestro equipo técnico analiza tu caso para definir el sistema más adecuado en cada circunstancia. Este enfoque nos permite adaptar la solución a las necesidades reales de la infraestructura, evitando planteamientos genéricos y garantizando una protección eficaz. Con más de 50 años de experiencia en el sector, trabajamos para ofrecer sistemas fiables, duraderos y técnicamente contrastados, tanto en protección externa como en protección interna y puesta a tierra.
Si necesitas definir qué sistema de protección frente al rayo es más adecuado para tu proyecto, nuestro equipo puede ayudarte.
