Existem várias tecnologias de proteção externa contra raios, e é comum surgirem dúvidas sobre as suas diferenças. Para compreendê-las corretamente, não basta comparar os equipamentos; é necessário analisar como é que uma descarga de raio é interceptada e quais os critérios de projeto exigidos por cada instalação.
Diferentes tecnologias de proteção externa contra o raio e um mesmo objetivo
A proteção contra o raio é um aspeto fundamental no projeto de muitas infraestruturas, especialmente naquelas onde a segurança das pessoas e a continuidade operacional são prioritárias. Existem diversas tecnologias de proteção externa contra o raio. Entre as mais utilizadas encontram-se os sistemas convencionais, baseados em pontas ou malhas captadoras, e os sistemas PDC, para-raios com dispositivo de ionização.
Ambos os sistemas têm um objetivo comum. Intercetar a descarga atmosférica e conduzir a corrente de forma segura até à terra. A escolha entre ambos os sistemas deve ser abordada a partir do critério técnico e das necessidades reais da instalação. Em função das características da infraestrutura e do meio envolvente, pode aplicar-se um sistema convencional, um sistema PDC ou mesmo uma combinação de ambos para alcançar uma proteção eficaz contra o raio.
Como se origina uma descarga atmosférica?

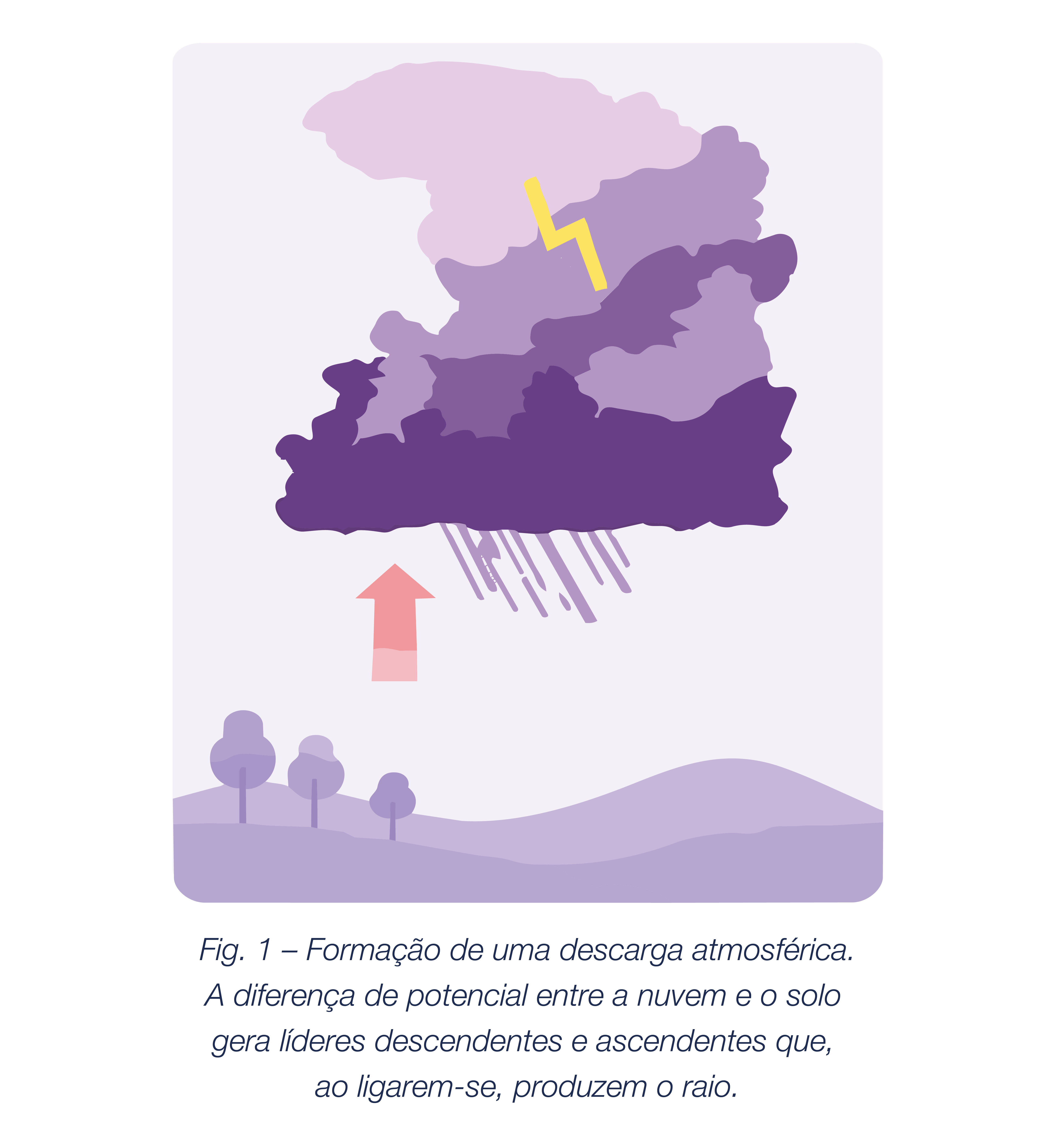

Antes de analisar cada sistema em detalhe, é importante contextualizar como se origina uma descarga atmosférica. Durante uma trovoada, produzem-se acumulações de carga no interior das nuvens. Geralmente, a parte superior acumula carga positiva e a parte inferior carga negativa.
Quando esta diferença de potencial aumenta o suficiente, o campo elétrico entre a nuvem e o solo, ou entre duas nuvens, torna-se instável. Este desequilíbrio gera um campo elétrico entre a nuvem e a superfície terrestre.
Quando o campo elétrico atinge valores suficientes para romper a capacidade isolante do ar, inicia-se o processo de descarga atmosférica.
Nesse momento desenvolvem-se traçadores descendentes desde a nuvem e traçadores ascendentes desde a superfície ou desde estruturas elevadas. Quando ambos os traçadores se conectam, produz-se o fenómeno que conhecemos como raio.
A função de um sistema de proteção externa é favorecer que esse ponto de impacto se produza numa zona controlada e conduzir a corrente até à terra através de um caminho seguro.
O que é um sistema de proteção convencional?
Os sistemas convencionais utilizam pontas captadoras, e/ou malhas captadoras distribuídas sobre a estrutura. O seu funcionamento baseia-se na correta localização dos elementos de captação e no desenho geométrico do volume protegido. Para isso aplicam-se metodologias reconhecidas como o método da esfera rolante, o método do ângulo de proteção ou o método da malha.
Este tipo de sistemas pode ser especialmente adequado em estruturas onde a distribuição de vários pontos de captação permite cobrir a zona protegida de forma eficaz e conforme a normativa. Em todos os casos, o projeto deve ser completado com condutores de descida, um sistema de ligação à terra adequado e as medidas necessárias de equipotencialidade e proteção interna.
O que é um sistema de Para-raios PDC (ativo)?
Os sistemas PDC incorporam um dispositivo de ionização concebido para favorecer a formação do traçador ascendente em condições de trovoada. Esta tecnologia permite ampliar a área de proteção relativamente a uma ponta simples convencional, sempre dentro dos critérios estabelecidos pela normativa aplicável.
Os para-raios PDC são habitualmente utilizados em instalações onde é necessário proteger superfícies amplas, estruturas isoladas, zonas abertas ou edifícios nos quais se pretende reduzir o número de elementos visíveis sobre a cobertura. Podem também constituir uma solução adequada em projetos onde a otimização do desenho, a redução de materiais e o menor impacto visual são fatores relevantes.
Diferenças principais entre sistemas convencionais e sistemas PDC
A diferença principal entre ambos os sistemas está na forma de projetar a área de proteção e na distribuição dos elementos de captação. Nos sistemas convencionais, a proteção costuma requerer uma maior distribuição de pontas, condutores ou malhas sobre a estrutura. Nos sistemas PDC, o dispositivo de ionização permite cobrir áreas mais amplas com um número menor de captadores, dependendo sempre do modelo, da altura de instalação e da normativa aplicável.
Isto não significa que um sistema substitua o outro. Em muitos casos, ambas as soluções podem responder a necessidades distintas e inclusivamente fazer parte de estratégias complementares dentro de um projeto mais amplo de proteção. A decisão deve basear-se num estudo técnico que avalie o tipo de estrutura, o nível de risco, o uso da instalação, as condições do meio envolvente e os requisitos normativos do país onde o projeto é executado, entre outros.
ingesco, soluções adaptadas a cada projeto
Independentemente da tecnologia escolhida, a eficácia da proteção contra o raio não depende unicamente do captador.
Um sistema corretamente projetado deve contemplar todo o percurso da corrente desde o ponto de impacto até à sua dissipação na terra. Isto inclui os condutores de descida, a ligação à terra, a equipotencialidade, a proteção contra sobretensões e a correta seleção de materiais. Um captador bem escolhido perde eficácia se o restante sistema não estiver corretamente dimensionado ou instalado. Por isso, falar de proteção contra o raio não é falar unicamente de para-raios, mas sim de um sistema integral que deve responder de forma coordenada quando se produz a descarga.
Na INGESCO projetamos soluções de proteção contra o raio tendo em conta a realidade de cada projeto. A nossa equipa técnica analisa o seu caso para definir o sistema mais adequado em cada circunstância. Esta abordagem permite-nos adaptar a solução às necessidades reais da infraestrutura, evitando abordagens genéricas e garantindo uma proteção eficaz.
Com mais de 50 anos de experiência no setor, trabalhamos para oferecer sistemas fiáveis, duradouros e tecnicamente comprovados, tanto em proteção externa como em proteção interna e ligação à terra.
Se necessita definir qual o sistema de proteção contra o raio mais adequado para o seu projeto, a nossa equipa pode ajudá-lo.
